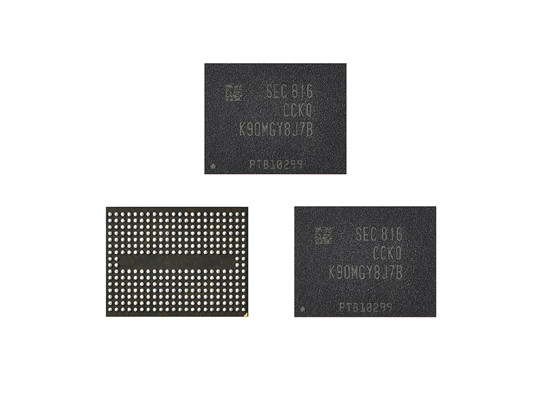

▲5세대 3차원 V낸드 (사진=삼성전자)
삼성전자는 '5세대 V낸드'에 자체 개발한 3대 혁신 기술을 이용해 '3차원 CTF 셀'을 90단 이상 쌓아 세계 최고 적층기술을 상용화했다.
'5세대 V낸드'는 차세대 낸드 인터페이스 'Toggle DDR 4.0 규격'을 처음 적용한 제품으로 초당 데이터 전송 속도가 4세대 V낸드 대비 1.4배 빠르다.
이 제품에는 단층을 피라미드 모양으로 쌓고, 최상단에서 최하단까지 수직으로 수백나노미터 직경의 미세한 구멍을 뚫어, 데이터를 저장하는 '3차원(원통형) CTF 셀(CELL)'을 850억개 이상 형성하는 역대 최고 난이도의 기술이 적용됐다.
단수를 올리는데 비례해 높아지는 셀 영역의 높이를 20%나 낮추는 독창적인 기술 개발로 4세대 제품대비 생산성도 30% 이상 높였다.
'5세대 V낸드'의 성능과 생산성을 극대화하기 위해 독자 개발한 '3대 혁신기술'을 적용했다.
삼성전자는 “5세대 V낸드의 고객 수요 확대에 맞춰 생산 비중을 빠르게 확대해 슈퍼컴퓨터부터 엔터프라이즈 서버, 모바일 시장까지 고용량화 트랜드를 지속 주도해 나갈 계획”이라고 밝혔다.
